摘要：2022年7月15日，四川大渡河双江口水电站生态供水洞液压启闭机出厂验收会议在常州液压成套设备厂有限公司顺利召开！

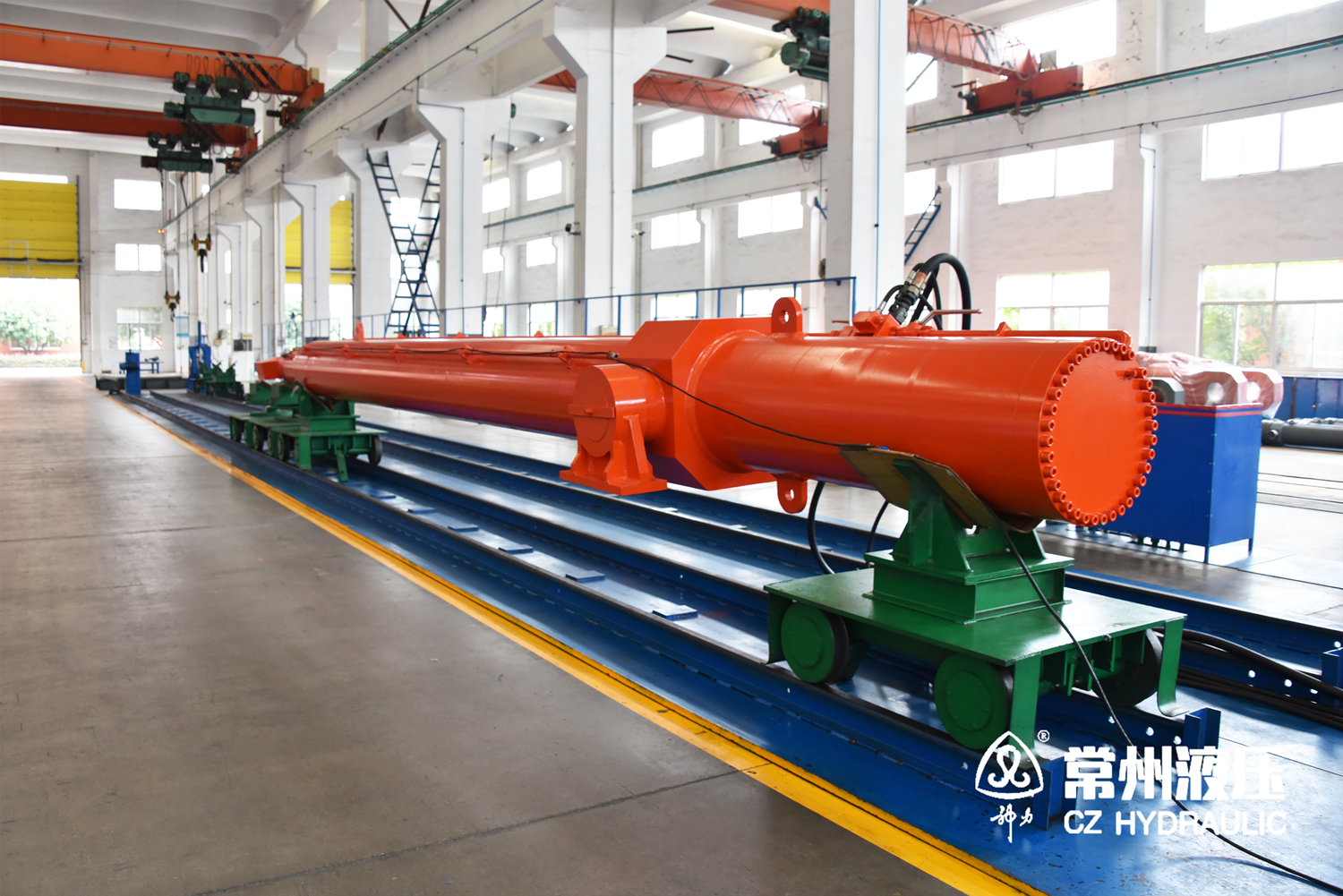

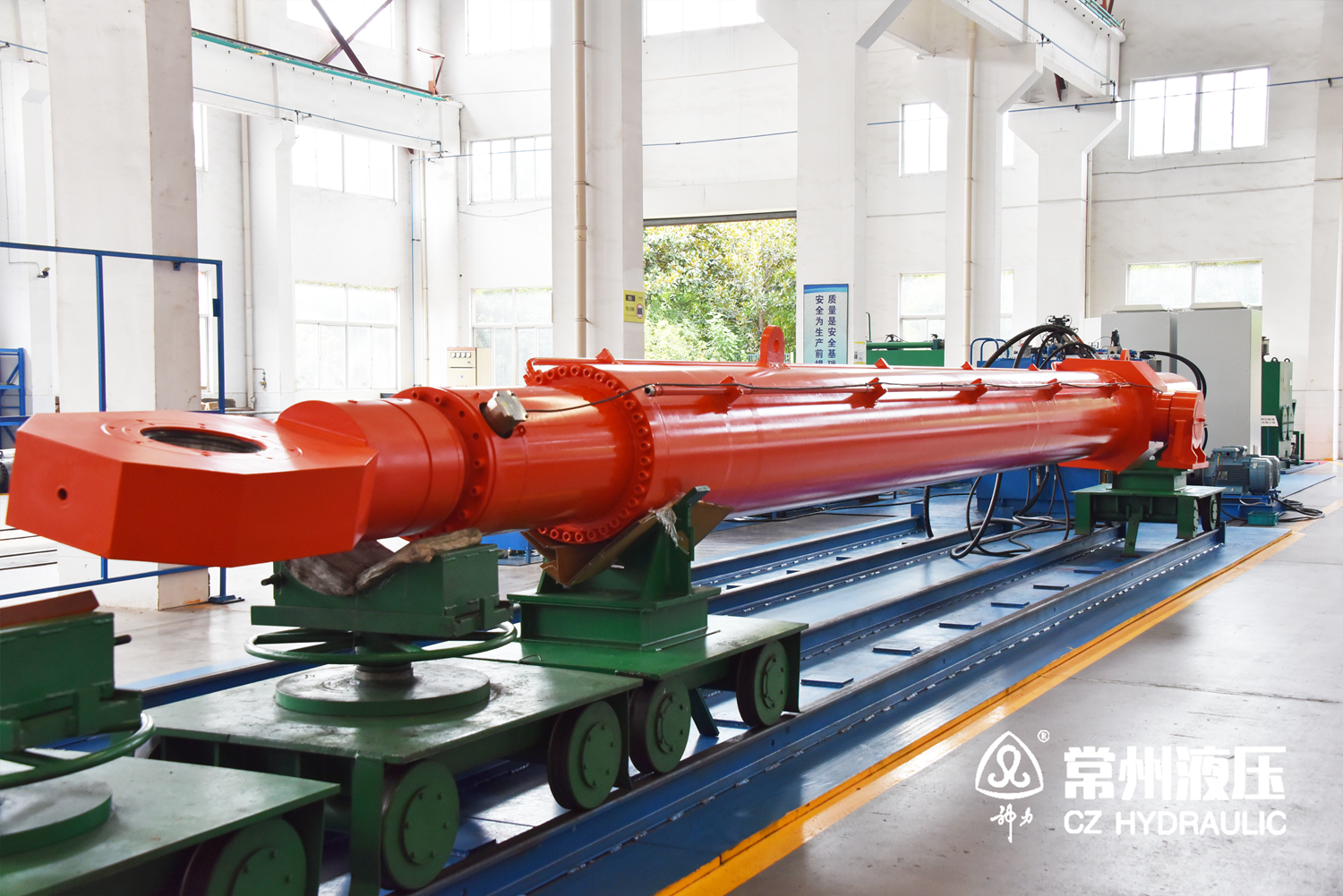

常州液压承制双江口水电站进水口、泄洪道、泄洪洞、放空洞等共10台套液压启闭机，本次验收设备为生态供水洞液压启闭机QHSY-2500/800kN-9.04m（1台套）。

国能大渡河流域水电开发有限公司、四川大渡河双江口水电开发有限公司、中国电建集团成都勘测设计研究院有限公司、长江勘测规划设计研究有限责任公司、华电郑州机械设计研究院有限公司、中国水利水电第七工程局有限公司、常州液压成套设备厂有限公司、成都锐达自动控制有限公司相关代表参与此次会议。

项目汇报

会议现场，参会人员听取了常州液压项目组对该套设备制造过程、质量检测情况的汇报，同时审阅了驻厂监造对该套设备监造过程的报告以及相关材料质量证明书、无损检测报告、热处理记录、尺寸检测及联调试验记录等质量文件。

车间调试

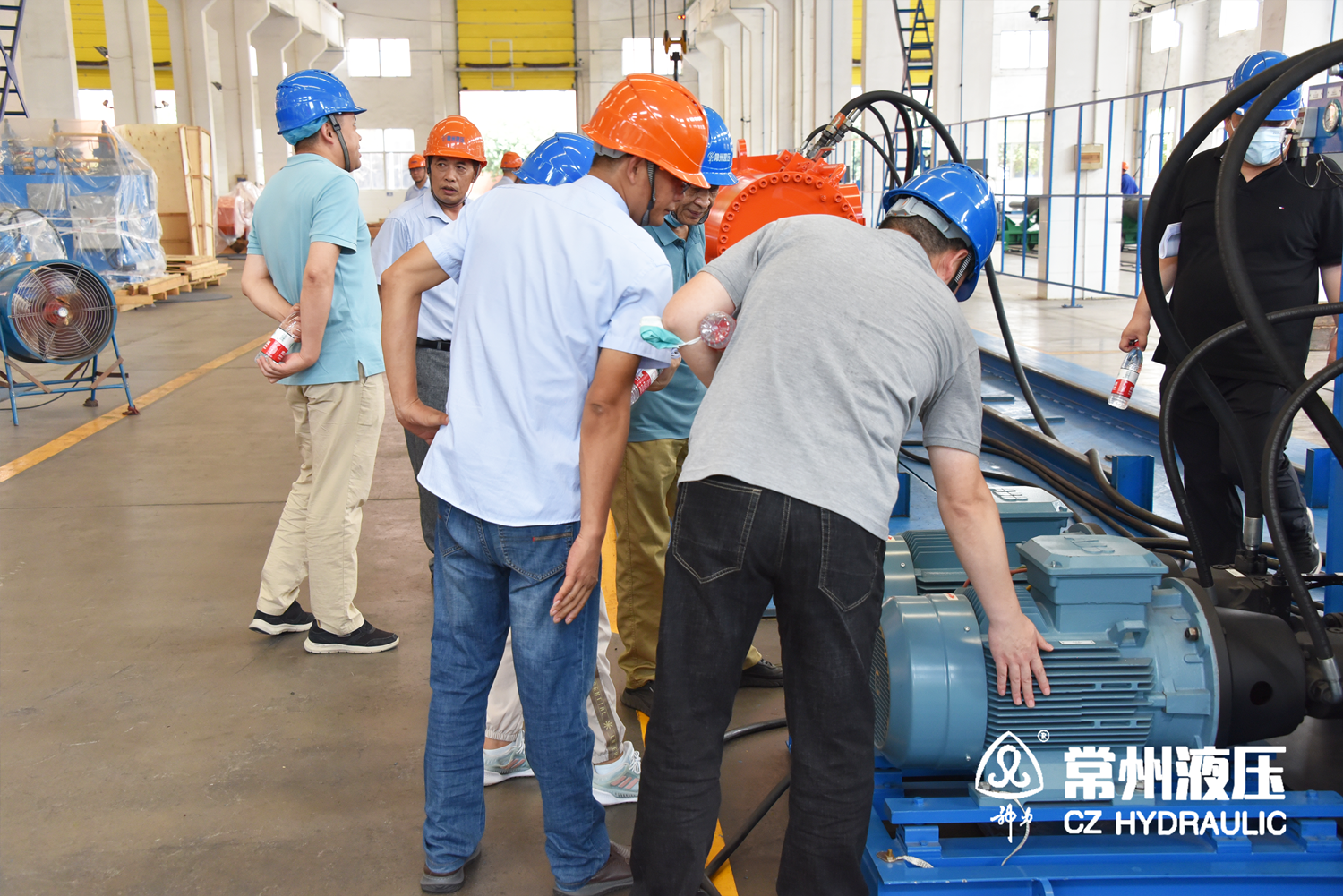

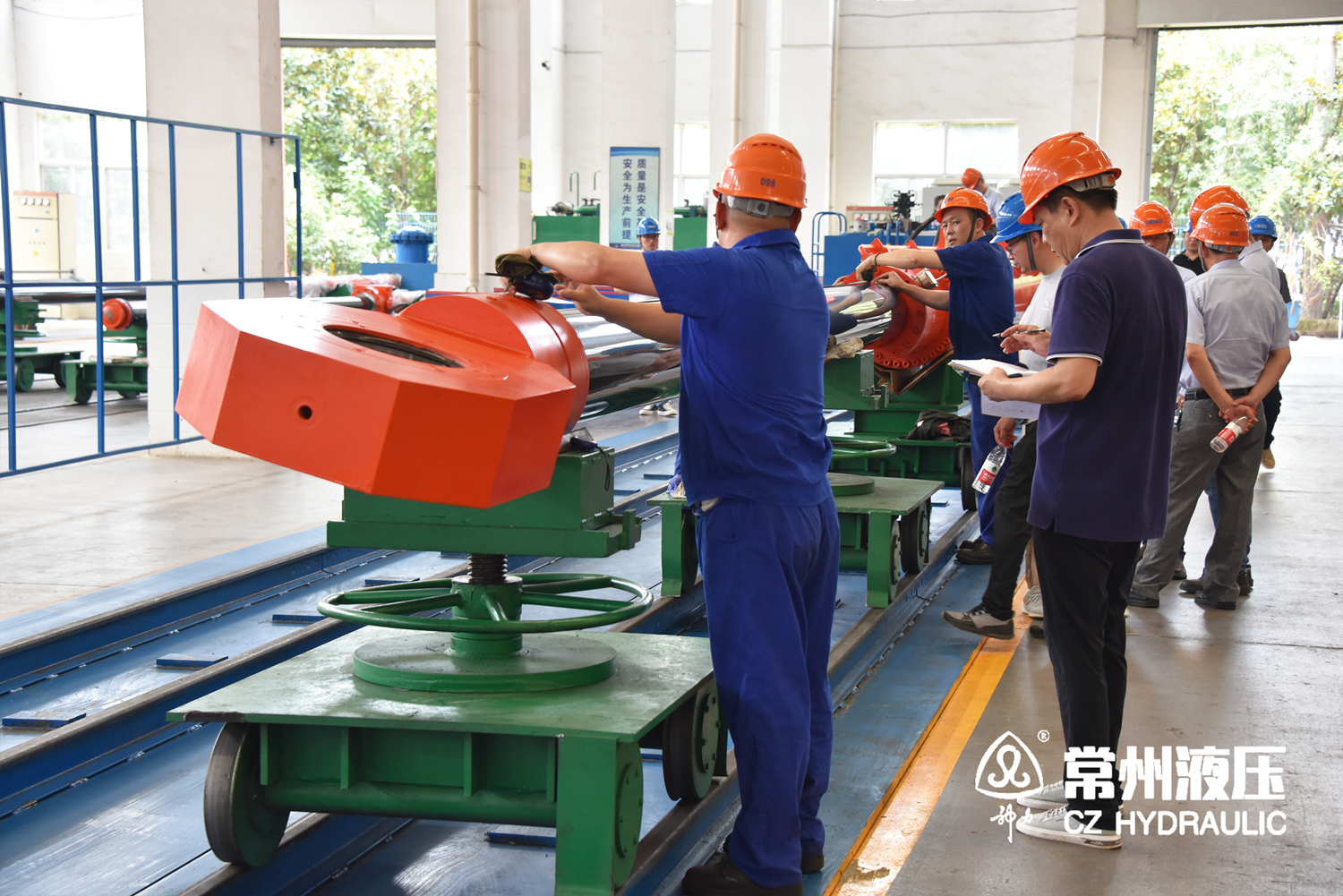

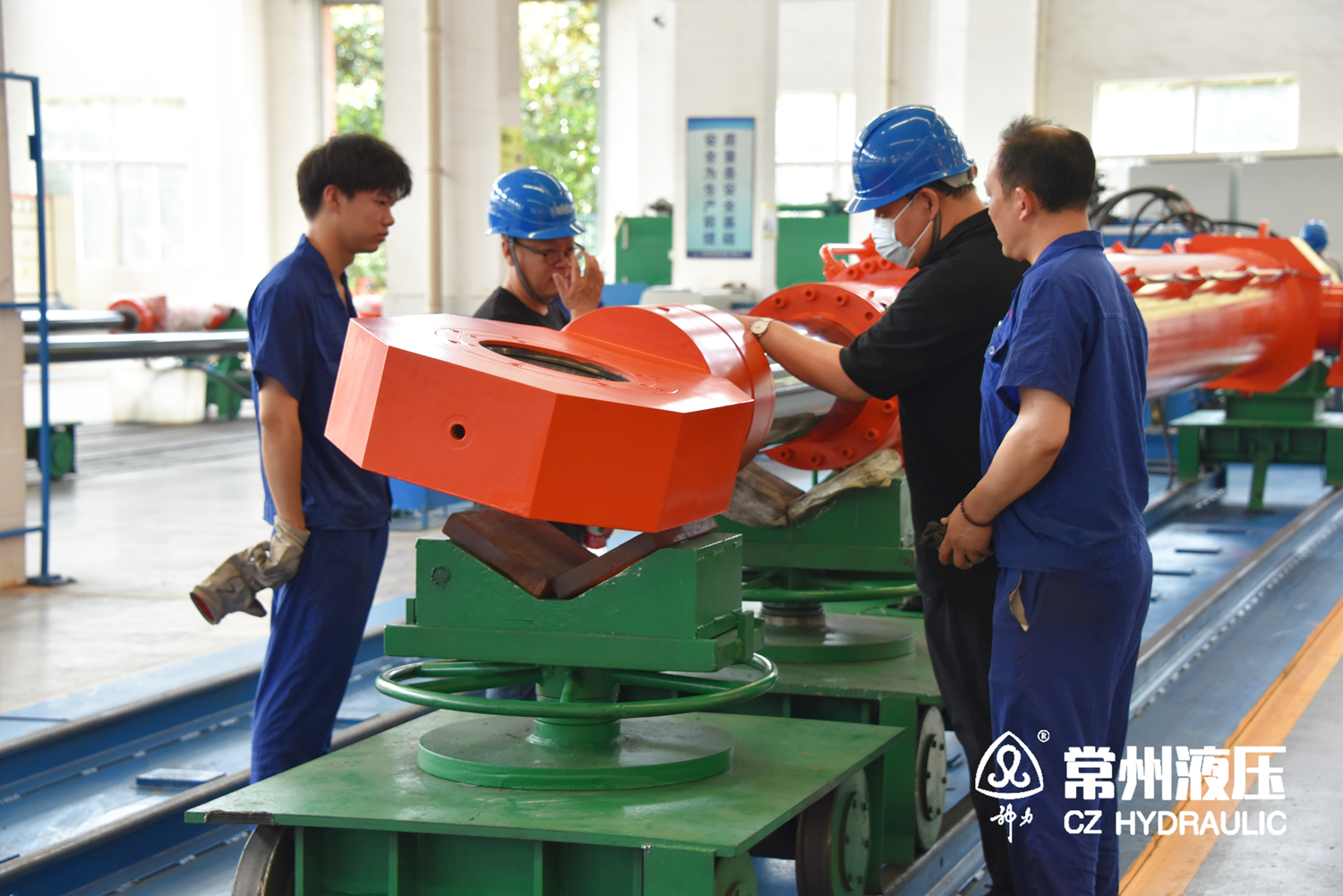

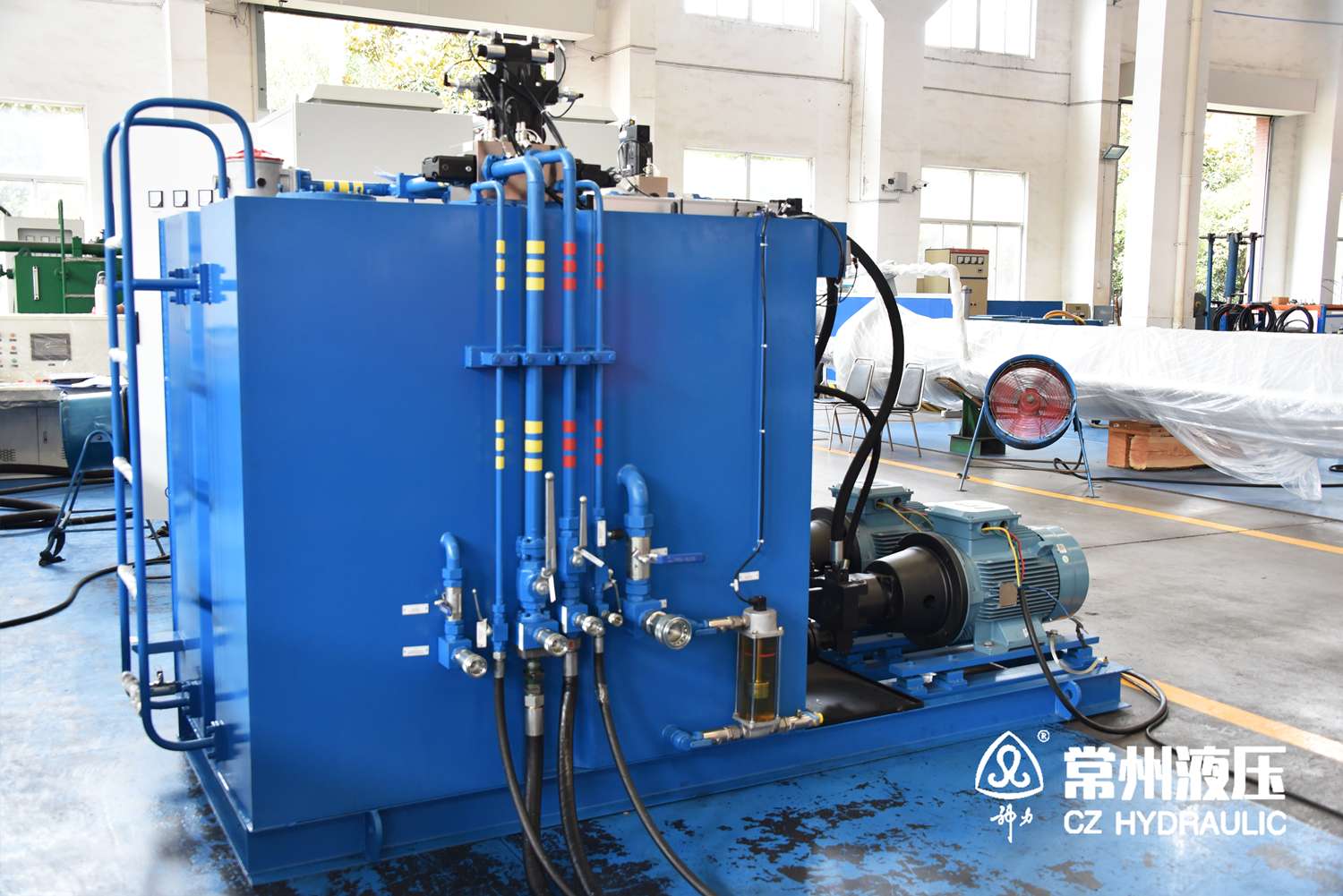

随后，验收小组移步生产车间。验收现场的油缸、液压系统与电气系统按液压原理图、电气原理图进行联接，模拟运行工况进行联合调试试验。验收组对该套设备主要技术参数进行了检测，见证了手动、自动运行、保护功能、下滑复位等试验项目。

项目设计亮点——双层十字铰机架

机架为双层十字铰焊接结构，主要由上层机架、下层机架组成。上层机架为液压缸支承铰轴通过油缸支座安装在十字铰架上，下层为十字铰架通过销轴及支座安装在下层机架上，上层的液压缸支承铰轴轴线顺水流方向安装，下层的销轴轴线垂直水流方向安装。

为避免连接螺栓受到水平方向剪力，支座及基础连接螺栓处均设置抗剪块。

【优势简介】

● 受力明确，结构简单，制造和安装方便；

● 液压缸可适应一定的安装偏差，避免活塞杆受到侧向力；

● 液压缸受到的荷载可通过机架传递到基础混凝土结构中。

双江口水电站项目简介及发展意义

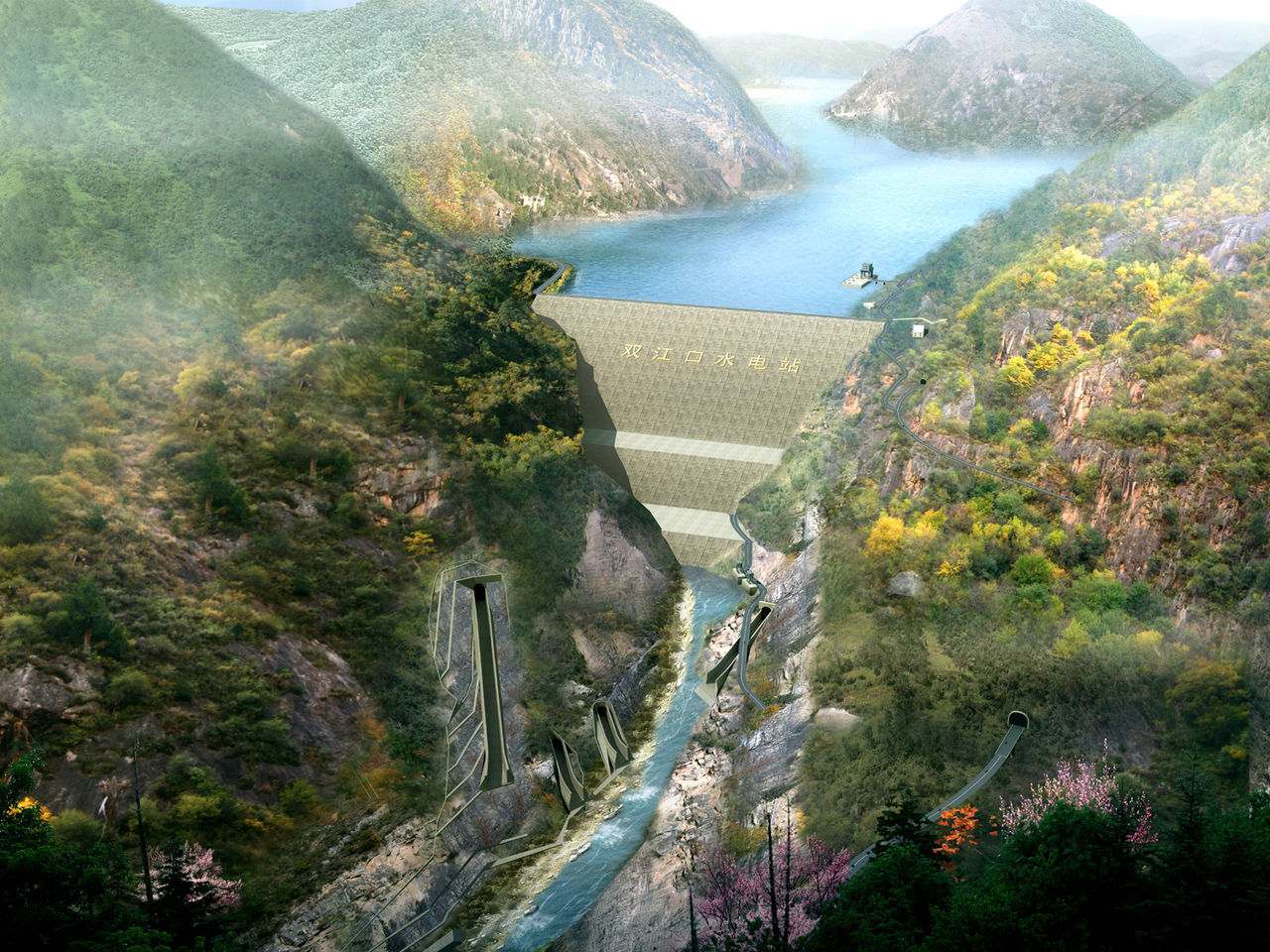

四川大渡河双江口水电站位于四川省阿坝藏族羌族自治州马尔康市、金川县境内，是大渡河流域水电梯级开发的上游控制性水库工程，为一等大（1）型工程，是大渡河流域梯级电站开发的关键项目之一。

双江口水电站的开发任务以发电为主，参与长江中下游防洪，并促进地方经济发展。电站使用坝式开发，水库正常蓄水位2500.00m，总库容为28.97亿m³，多年平均发电电量约77.07亿kW·h。电站建成后主供电范围为四川电网，并参与华中电网内的西电东送。
